Ningbo Fenghua Bolong Machinery Manufacturing Co., Ltd. je jedním z předních výrobců a dodavatelů vnitřního protahování drážek v Číně. Neváhejte a zakupte si trvanlivé vnitřní drážkové protahování vyrobené v Číně zde z naší továrny. Všechny přizpůsobené produkty mají vysokou kvalitu a konkurenceschopnou cenu.
Protahovací schopnosti
|
Typ procesu |
Aplikace |
Klíčové vlastnosti |
|

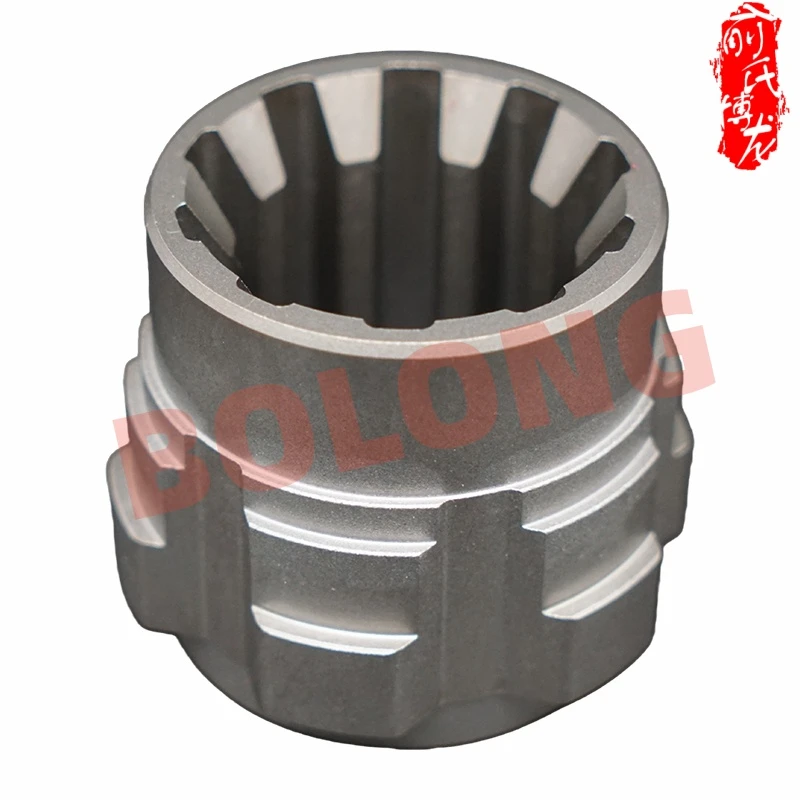

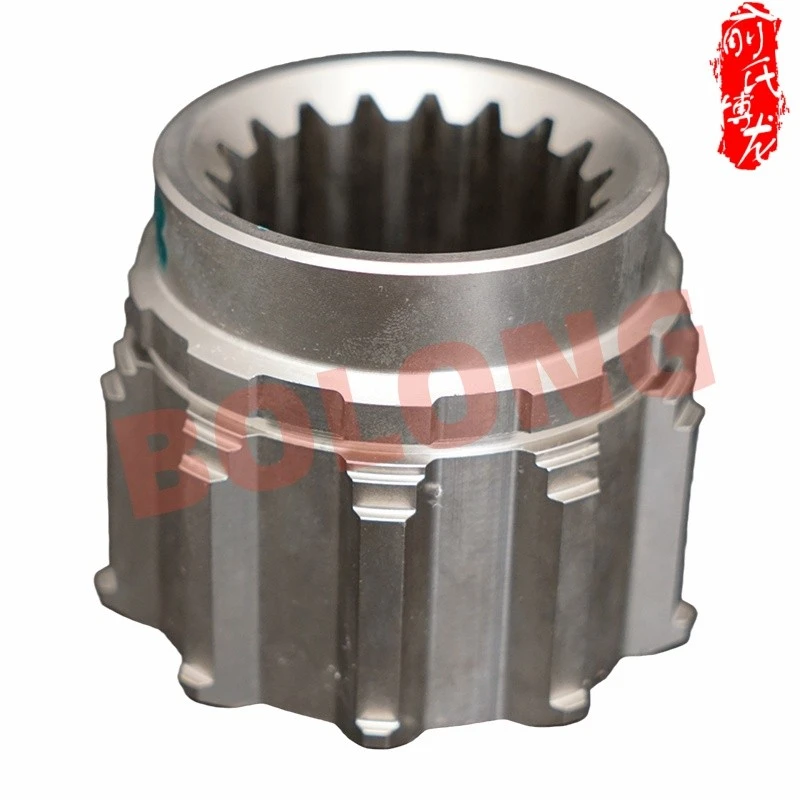

Vnitřní protahování Spline |
Evolventní, přímá a spirálová drážkování v ozubených kolech, nábojích, spojkách |
Jednoprůchodové dokončování, přesnost ±0,01 mm, konzistentní geometrie zubů napříč výrobními sériemi |
|

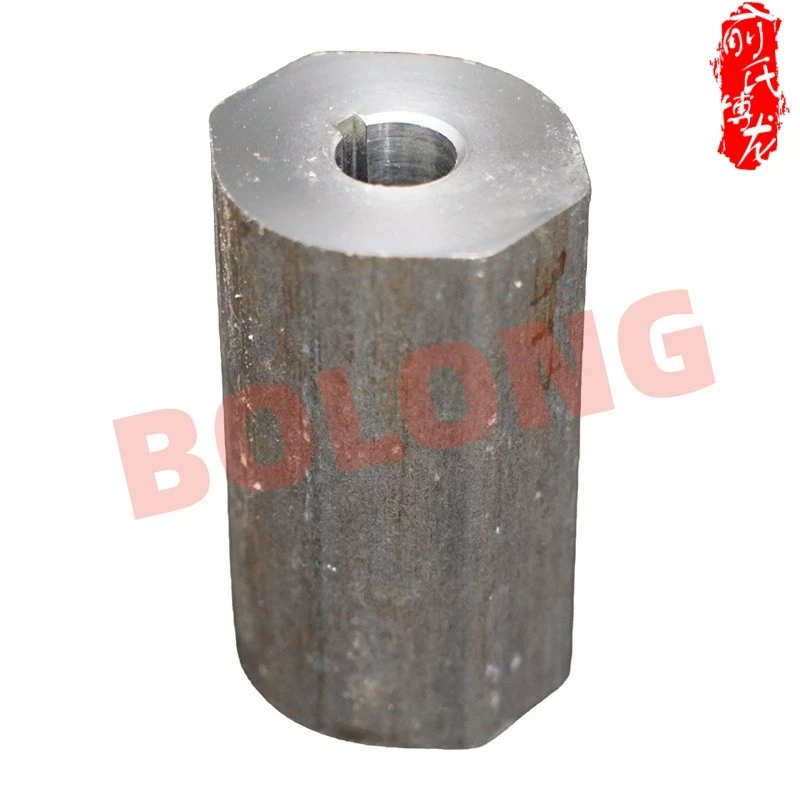

Protahování klínové drážky |
Vnitřní drážky ve vývrtech a nábojích |
Protáhněte protahování skrz startovací otvory pro průběžné drážky |
|
Slepé-Protahování děr |
Drážky a drážky ve slepých vrtech |
Specializované nástroje s reliéfem třísek -, které nabízí jen málo obchodů |
|

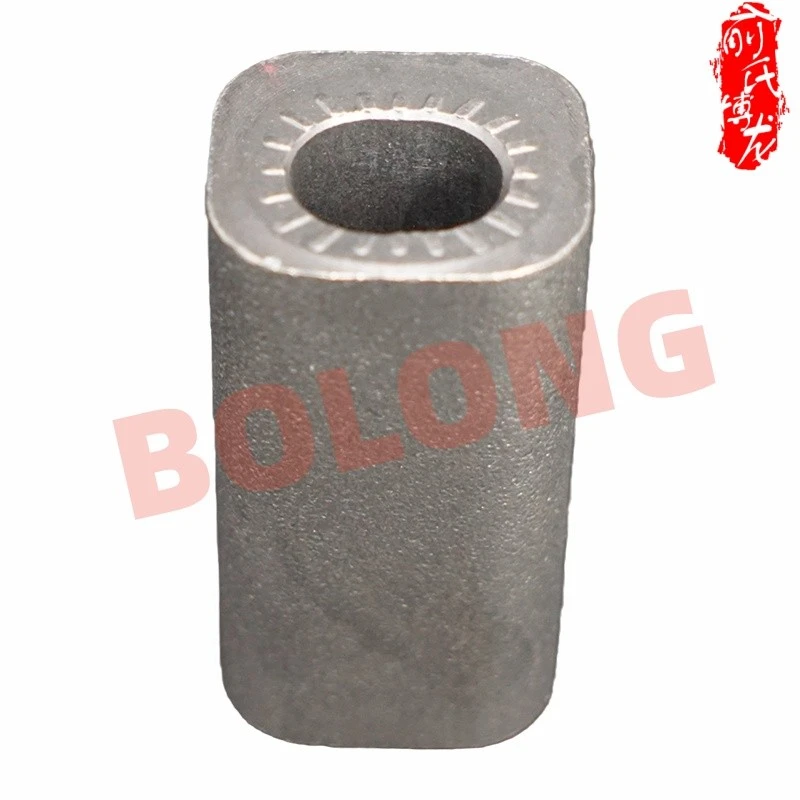

Rotační protahování |
Malé drážky, šestihranné tvary, zoubkování (až do ~50 mm) |
Na soustruzích/frézách jednobodové tvarování polygonálních profilů |
|
Rozsah průměru: Φ5–100 mm |
Rozsah délek: 10–100 mm |
Přesnost drážkování: ±0,01 mm, chyba rozteče menší nebo rovna 0,015 mm |
Specifikace procesu
|
Parametr |
Hodnota |
|
Zařízení |
Vertikální protahovací stroje s pevným řízením zdvihu |
|
Rozsah průměru |
Φ5mm – Φ100mm |
|
Rozsah délky |
10 mm – 100 mm |
|
Spline přesnost |
±0,01 mm |
|
Chyba rozteče |
Menší nebo rovno 0,015 mm |
|
Materiály |
uhlíková ocel 45#, 20#; legovaná ocel 40Cr, 35CrMo, 20CrMnTi; 6061/6063 hliník; nerezová ocel 304; mosaz |
|
Certifikace |
IATF 16949, ISO 14001, ISO 45001, IECQ QC080000 |
Přednosti výkonu
Výroba na jeden-průchod
Protahování dokončí hrubování, polodokončování{0}}a dokončování jedním tahem. Progresivní geometrie zubů odstraňuje materiál postupně - rychleji než frézování nebo tvarování, s konzistentním tvarem zubů a povrchovou úpravou.
Přesnost drážkování ±0,01 mm
Pevná konstrukce stroje a řízený řezný pohyb poskytují přesný tvar zubu, hloubku a rozteč, což zajišťuje rovnoměrné rozložení zatížení napříč drážkou. Chyba rozteče držena na menší nebo rovnou 0,015 mm.

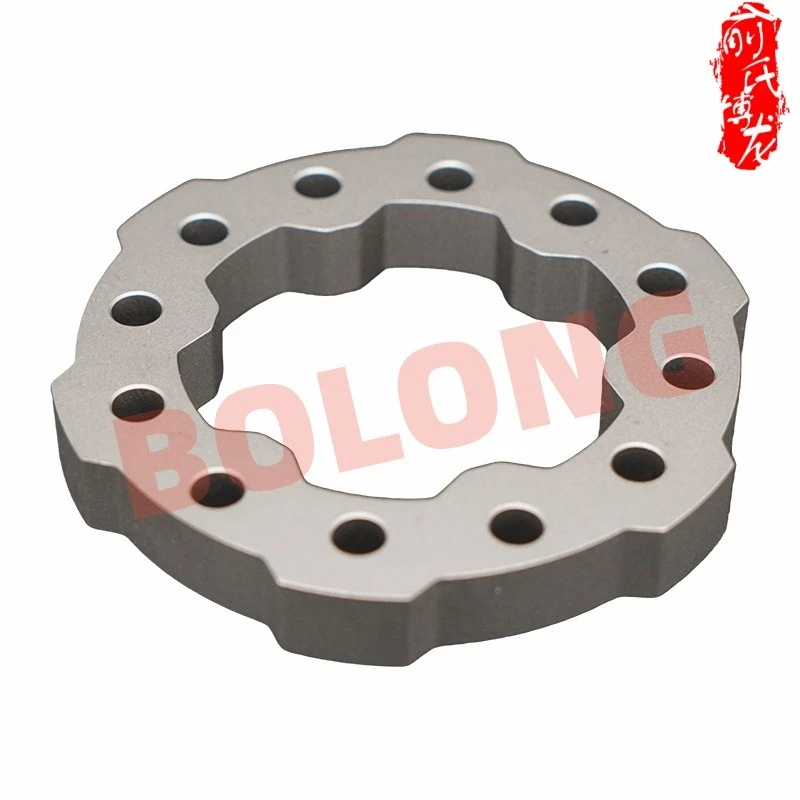

Možnost více profilů
Protahujeme evolventní drážky (pro přenos točivého momentu v ozubených kolech a spojkách), drážky s paralelním perem, drážkované drážky a vlastní vnitřní profily - s nástroji navrženými tak, aby odpovídaly každé specifikaci.
Odborné-odbornosti na prorážení slepých děr
Na rozdíl od lineárního tahového protahování, které vyžaduje průchozí{0}}díry, slepé{1}}protahování děr používá specializované nástroje s odlehčením třísek -, které dokáže přesně provést jen málo obchodů.
Široká materiálová kompatibilita
Protahování funguje efektivně na slitinách oceli, hliníku, mosazi a bronzu. Zpracováváme uhlíkové oceli, legované oceli, nerezové oceli, hliníkové slitiny a mosaz s optimalizovanými nástrojovými a řeznými parametry pro každý materiál.
Zařízení s certifikací IATF 16949
K dispozici je úplná dokumentace PPAP úrovně 3 - procesu FMEA, kontrolní plány, studie schopností - připravené podle stejného standardu, jaký aplikujeme na zákazníky úrovně 1 v automobilovém průmyslu.
Kontrola kvality
Aplikace
Automobilové diferenciály a převodové komponenty
Vnitřní drážky v diferenciálech (planetová kola a polo{0}}hřídelová kola) jsou protahovány s přesností ±0,01 mm, což zajišťuje konzistentní přenos točivého momentu a vyrovnání součástí. Hojně se používá v hybridních a elektrických pohonech.

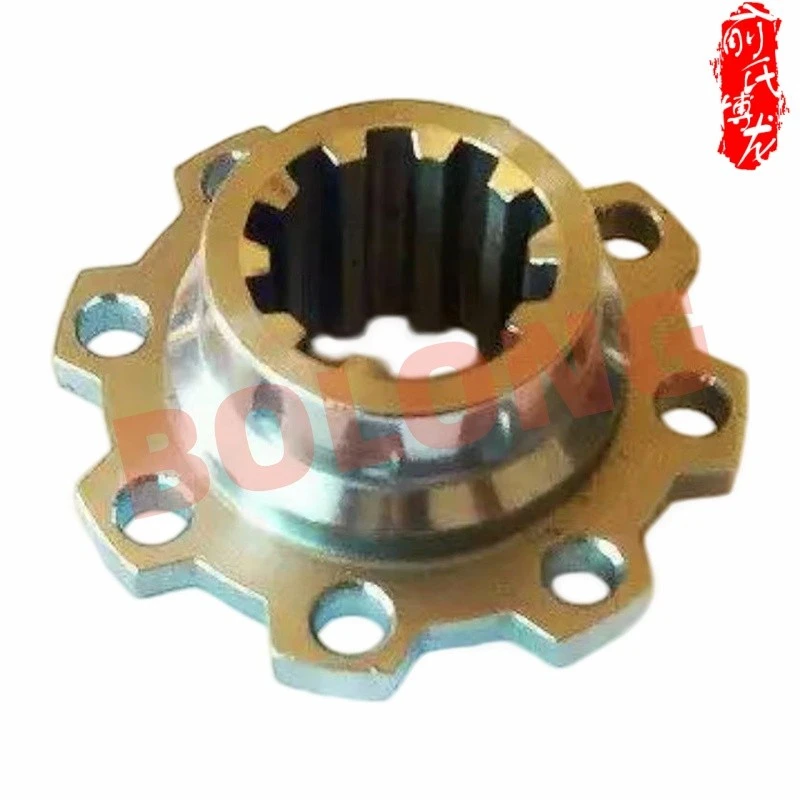

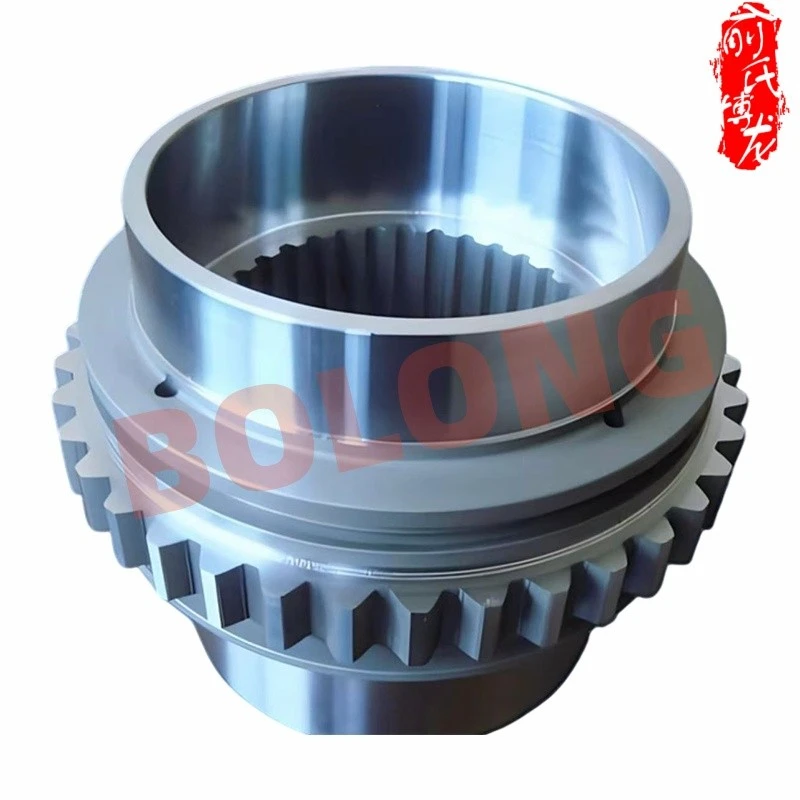

Náboje, spojky a hnací systémy
Vnitřní drážky v nábojích a sestavách spojek jsou protaženy pro spolehlivý přenos síly, s rovnoměrnou roztečí zubů a přesným vystředěním protilehlých součástí.

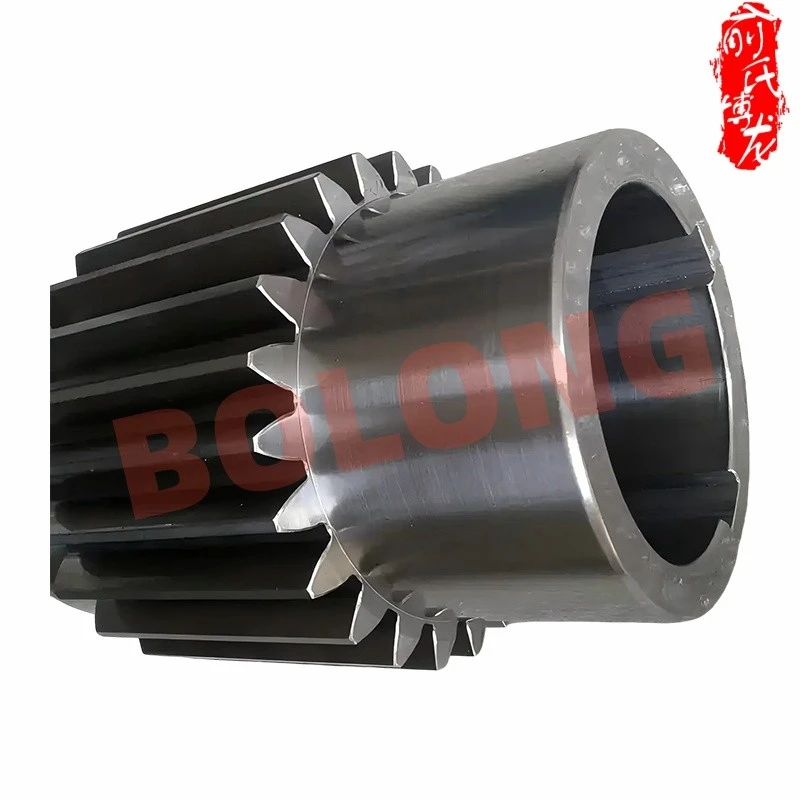

Klínové drážky v hřídelích a ozubených kolech
Vnitřní klínové drážky ve vývrtech a nábojích jsou protahovány tahovým protahováním skrz startovací otvory - poskytující přesnou šířku, hloubku a zarovnání.
Součásti specializovaných a slepých{0}}děr
Vlastní profily spline a funkce slepých{0}}děr jsou využívány pro nízkoobjemové{1}}aplikace a prototypové aplikace vyžadující specializovanou geometrii nástrojů.
Mimo automobilový průmysl
|
Sektor |
Typické komponenty |
Klíčové požadavky |
|
Aerospace |
Drážkované hřídele, součásti převodovek |
Pevné tolerance, sledovatelnost materiálu, přesnost ±0,01 mm |
|
Průmyslová zařízení |
Hydraulické spojky, drážkované náboje |
Přenos točivého momentu, odolnost proti opotřebení, konzistence vysokého{0}}objemu |
|
Energie / větrná energie |
Součásti spojek, hnací hřídele |
Vysoká momentová kapacita, přesná geometrie zubů, spolehlivost |
|
Lékařský |
Chirurgické nástroje, součásti implantátů |
Preciznost, povrchová úprava, čisté hrany |
Proč vnitřní protahování spline
Pro vnitřní drážky a drážky mají jiné metody omezení:
Frézování– nevhodné pro vnitřní prvky, kde nástroj nemá přístup k otvoru
EDM– pomalé, nákladné a nepraktické pro objemy výroby
Rotační protahování– omezeno na malé průměry a mělké hloubky (~1,5× průměr)
Vnitřní drážkové protahování poskytuje produktivní střední cestu - rychleji než EDM nebo tvarování, je přesnější než rotační protahování a je schopné vytvářet konzistentní vnitřní drážkovou geometrii ve velkoobjemových-sériích. U diferenciálů, nábojů, spojek a klínových drážek je výrobní metodou - vnitřní drážkování.
Kontaktujte nás pro svůj nový projekt
